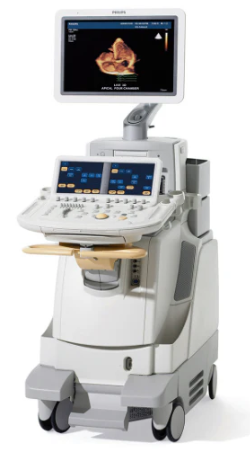

Philips iE33

PureWave Crystal Technology: επαναστατική τεχνολογία κατασκευής πιεζοηλεκτρικών κρυστάλλων για την κατασκευή ηχοβολέων νέας γενιάς. Με την τεχνολογία αυτή επιτυγχάνεται απόλυτη ευθυγράμμιση των θετικών και αρνητικών φορτίων και αποτελεσματικότερη μεταφορά της ακουστικής ενέργειας στο ιστό, κάλυψη ευρύτερου φάσματος συχνοτήτων από κάθε ένα ηχοβολέα, μεγαλύτερη διεισδυτικότητα της ακουστικής δέσμης και αυξημένη ευαισθησία.

• Η ανάπτυξη της τεχνολογίας πιεζοκρυστάλλων PureWave Crystal, αποκλειστική εφεύρεση και τεχνολογική καινοτομία της Philips, αποτελεί την μεγαλύτερη ανακάλυψη που έγινε τα τελευταία 40 χρόνια στην τεχνολογία υλικών που χρησιμοποιούνται για την κατασκευή ηχοβόλων κεφαλών.
• Καθαρά και ομοιογενή πιεζοηλεκτρικά υλικά επιδεικνύουν σημαντικά βελτιωμένες ακουστικές ιδιότητες και με εξαιρετική ποιοτική απόδοση, έναντι των συμβατικών πιεζοκεραμικών υλικών (PZT). Η νέα αυτή τεχνολογία επιφέρει ένα ριζοσπαστικό άλμα στην ποιότητα της δισδιάστατης απεικόνισης καθώς και στην ευαισθησία ανίχνευσης των αιματικών ροών.
• Το ακραίο εύρος συχνοτήτων που επιτυγχάνεται, δίνει την δυνατότητα με έναν μόνον ηχοβολέα, να εξεταστούν ασθενείς διαφορετικών ηλικιών και διαπλάσεων. Το υπερδιευρυμένο φάσμα συχνοτήτων παρέχει μεγαλύτερη ευαισθησία στις αρμονικές απεικονίσεις βελτιώνοντας την διεισδυτικότητα των ήχων σε τεχνικά δύσκολους ασθενείς (TDP), μειώνοντας ταυτόχρονα δραστικά τον θόρυβο clutter και επιτυγχάνοντας εξαιρετική λεπτομέρεια και απεικονιστική διαύγεια ακόμα και των πλέον δυσδιάκριτων ιστικών δομών.
• Η δισδιάστατη κεφαλή Phased Array τύπου S5-1 συνδυάζει την τεχνολογίας PureWave Crystal με άλλες σημαντικές καινοτομίες στην σχεδίαση ηχοβολέων, δημιουργώντας ένα νέο σημείο αναφοράς τόσο στην δισδιάστατη απεικονιστική ποιότητα όσο και στην ευαισθησία του έγχρωμου και φασματικού Doppler.
• Η επόμενη σημαντική πρόκληση στην σχεδίαση ηχοβολέων ήταν ο συνδυασμός της τεχνολογίας PureWave Crystal με την τρισδιάστατη τεχνολογία xMatrix. Αυτό επιτεύχθηκε με την κυκλοφορία του κορυφαίου στον κόσμο διαθωρακικού ηχοβολέα τύπου X5-1 που καλύπτει όλες τις μεθόδους απεικόνισης στο 2D & Live 3D High Volume Rate και του ηχοβολέα τύπου X7-2 για διαθωρακική εκτίμηση συγγενών καρδιοπαθειών καθώς και επικάρδια χρίση.
• Για πρώτη φορά η χρήση της νανοτεχνολογίας επέτρεψε τον συνδυασμό των δύο κορυφαίων αυτών τεχνολογιών (xMatrix & PureWave Crystal) για την δημιουργία της πρώτης στον κόσμο τρισδιάστατης διοισοφαγείου κεφαλής τύπου X7-2t που έφερε επανάσταση στον τομέα της διοισοφάγειας ηχοκαρδιογραφίας. Νέες πληροφορίες σχετικά με τις καρδιακές δομές και την λειτουργία τους είναι πλέον διαθέσιμες στους καρδιολόγους, χειρουργούς, αναισθησιολόγους και επεμβατικούς ιατρούς.

Απεικονίσεις LIVE 3D

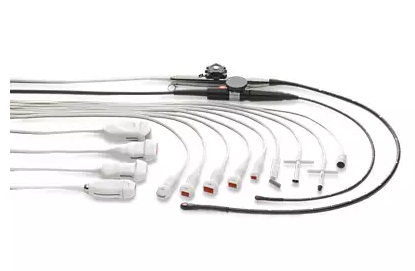

Η PHILIPS, πρωτοπόρος στον τομέα της ογκομετρικής απεικόνισης, με τον ηχοκαρδιογράφο iE33 xMATRIX προσφέρει τεχνολογίες νέας γενιάς και τεχνικές όπως πραγματικές ογκομετρικές απεικονίσεις  3D, Live xPlane και πολυεπίπεδες δισδιάστατες απεικονίσεις iRotate με νέες ηλεκτρονικές διαθωρακικές και διοισοφάγειες ογκομετρικές ηχοβόλες κεφαλές τεχνολογίας xMATRIX, πολύ μικρών διαστάσεων κατάλληλες για τρισδιάστατες μορφοποιήσεις της φαιάς κλίμακας και του έγχρωμου Doppler. Περιλαμβάνει νέες εμπλουτισμένες λειτουργίες που βελτιώνουν τη ροή εργασίας και την κλινική ευχρηστία του συστήματος, όπως απεικονίσεις Live Full Volume σε 1 καρδιακό κύκλο, καθώς και τεχνικές iCrop, Dual Volume, iSlice και Live 3D Color. Η νέα πρωτοποριακή κεφαλή X5-1 τεχνολογίας Purewave Crystal και εύρους συχνοτήτων από 1 έως 5 MHz, είναι  κατάλληλη για όλες τις μεθόδους 2D και 3D απεικόνισης, χωρίς συμβιβασμούς όσον αφορά την απεικονιστική της ποιότητα και την εργονομία της. Η  κεφαλή X3-1 είναι κατάλληλη για διαθωρακικές εξετάσεις ενηλίκων, η δε μοναδική στο κόσμο τρισδιάστατη παιδιατρική κεφαλή X7-2 είναι ειδικά σχεδιασμένη για εξετάσεις μικρών παιδιών, προσφέροντας όλες τις 2D & 3D περιλαμβανομένων τεχνικών όπως iRotate,TDI/TVI και Strain analysis. Δυνατότητα δυναμικού χρωματισμού Live 3D Dynamic colorization σε όλες τις 3D κεφαλές για καλλίτερη αντίληψη της προοπτικής και του βάθους των υπό εξέταση δονών. Διαθέτει πανίσχυρη υπολογιστική μηχανή που επεξεργάζεται 64 εκατομμύρια τρισδιάστατα εικονοστοιχεία το δευτερόλεπτο και διαχειρίζεται 300 εκατομμύρια δείγματα πληροφορίας καρδιακού μυϊκού ιστού (mega–ray cast samples) το δευτερόλεπτο και ρυθμούς δειγματοληψίας τρισδιάστατων απεικονίσεων άνω των 90 όγκων/δευτερόλεπτο.

Για πρώτη φορά η χρήση της νανοτεχνολογίας επέτρεψε τον συνδυασμό των δύο κορυφαίων τεχνολογιών της Philips xMatrix & PureWave Crystal για την δημιουργία της μοναδικής στον κόσμο τρισδιάστατης διοισοφαγείου κεφαλής τύπου X7-2t που έφερε επανάσταση στον τομέα της διοισοφάγειας ηχοκαρδιογραφίας. Νέες πληροφορίες σχετικά με τις καρδιακές δομές και την δυναμική τους λειτουργία είναι πλέον διαθέσιμες στους καρδιολόγους, χειρουργούς, αναισθησιολόγους και επεμβατικούς ιατρούς, παρέχοντας απεικονίσεις σαν να είχαν το ανατομικό σκεύασμα μπροστά τους σε πραγματικό χρόνο. Παρέχονται δυνατότητες προηγμένης ποσοτικοποίησης των τρισδιάστατων δεδομένων μέσω ειδικών υπολογιστικών λογισμικών πακέτων Qlab Quantification.

Περιλαμβάνει την τεχνική Live xPlane imaging που παρέχει ταυτόχρονη απεικόνιση σε πραγματικό χρόνο (real time) δύο διαφορετικών τομών της καρδιάς από τον ίδιο καρδιακό κύκλο λαμβανομένων υπό οποιαδήποτε μεταξύ τους γωνία, επίπεδο και κλίση, σε δισδιάστατη Live xPlane και έγχρωμη απεικόνιση Doppler Color Live xPlane. Η τεχνική αυτή επιταχύνει την ροή των εξετάσεων και αυξάνει την παραγωγικότητα παρέχοντας διπλάσια ποσότητα πληροφοριών στον ίδιο χρόνο. Λειτουργεί με ογκομετρικούς διαθωρακικούς και διοισοφάγειους ηχοβολείς κατά την ηρεμία και την κόπωση

Contrast Specific Imaging: αρμονική απεικόνιση σκιαγραφικών χαμηλού μηχανικού δείκτη εκμεταλλεύεται την ευελιξία και την ικανότητα διευρυμένου φάσματος συχνοτήτων του συστήματος ώστε να προσφέρει βέλτιστη χρήση των σκιαγραφικών ουσιών με υψηλότερη ευαισθησία και ευκρίνεια για διαθωρακική και διοισοφάγειο χρήση. Είναι σχεδιασμένος έτσι ώστε να λειτουργεί σε διαθωρακικές και διοισοφαγικές λήψεις στην ηρεμία και στην κόπωση, και με τις κάτωθι μεθόδους :

• Απεικόνιση της κοιλότητας της αριστεράς κοιλίας Left Ventricular Opacification (LVO) και λειτουργεί σε απεικονίσεις δύο διαστάσεων καθώς και Live xPlane, Live 3D Echo ήτοι τρισδιάστατης απεικόνισης καρδιάς σε πραγματικό χρόνο και σε απεικόνιση full volume 3D (εφ’ όσον τοποθετηθεί στο σύστημα η μονάδα Live 3D).
• Απεικόνιση του μυοκαρδίου με την τεχνική triggering replenishment imaging (TRI).

Εκτίμηση της μυοκαρδιακής αιμάτωσης σε πραγματικό χρόνο, Myocardial Contrast Enhancement με τις κορυφαίες προηγμένες τεχνικές της Philips Pulse Inversion Harmonics και Power Modulation. Διαθέτει ο χρήστης κατά τη βούλησή του τη δυνατότητα καταστροφής των μικροφυσαλίδων (Flash) για τη μελέτη της αιμάτωσης του καρδιακού μυός (Perfusion)
